Pokládka topného kabelu pro podlahové topení

Zárukou dlouhé životnosti podlahového vytápění realizovaného pomocí topných kabelů zalitých v podlahové konstrukci je kvalitní provedení instalace. Nejzásadnější je samotná pokládka topného kabelu. Proces instalace topného kabelu jsme pro Vás proto sepsali v pár bodech.

Skladba podlahové konstrukce s topným kabelem v lité vrstvě

Nejčastější způsob realizace hlavního vytápění je uložení odporových topných kabelů TO-2L / TO-2S na podlahové tepelné izolaci v roznášecí vrstvě, kterou je anhydritový či cementový potěr, případně suchá betonová mazanina.

Několik doporučení pro instalaci

Elektrické podlahové topení realizované odporovými topnými kabely je vhodné především pro nízkoenergetické a pasivní domy a objekty s kvalitně provedenou tepelnou obálkou domu (včetně kompletních rekonstrukcí).
Při plánování stavby či rekonstrukce je důležité zajistit dostatečnou dimenzi přípojky elektrické energie (bude vycházet z návrhu technického řešení, který rádi připravíme přímo pro Váš projekt.)
V případě použití plovoucí podlahové krytiny je nutné použít pro to určenou speciální kročejovou izolaci KIPO 16, kterou najdete v našem sortimentu.

Pokládka topného kabelu – proces

Celá realizace podlahového topení od přípravy elektroinstalace po zprovoznění má několik fází. Nejzásadnější fází je samotná pokládka topného kabelu, která zabere podle velikosti objektu 1-2 dny (např. rodinný dům o velikosti 150 m²).

Před samotnou pokládkou topného kabelu je třeba zkontrolovat stavební připravenost.
Dále přiřaďte topné prvky do jednotlivých místností dle technického řešení (je součástí Montážní dokumentace, kterou zpravidla obdržíte s dodávkou). Přiřazení topných prvků v místnostech zkontrolujte.
V objektu vyznačte v každé místnosti plochy, které se nebudou vytápět (například prostor, kde bude později instalována vana, kuchyňská linka, krb apod.).

Následující proces se týká primárně odporových kabelů TO-2L a TO-2S.

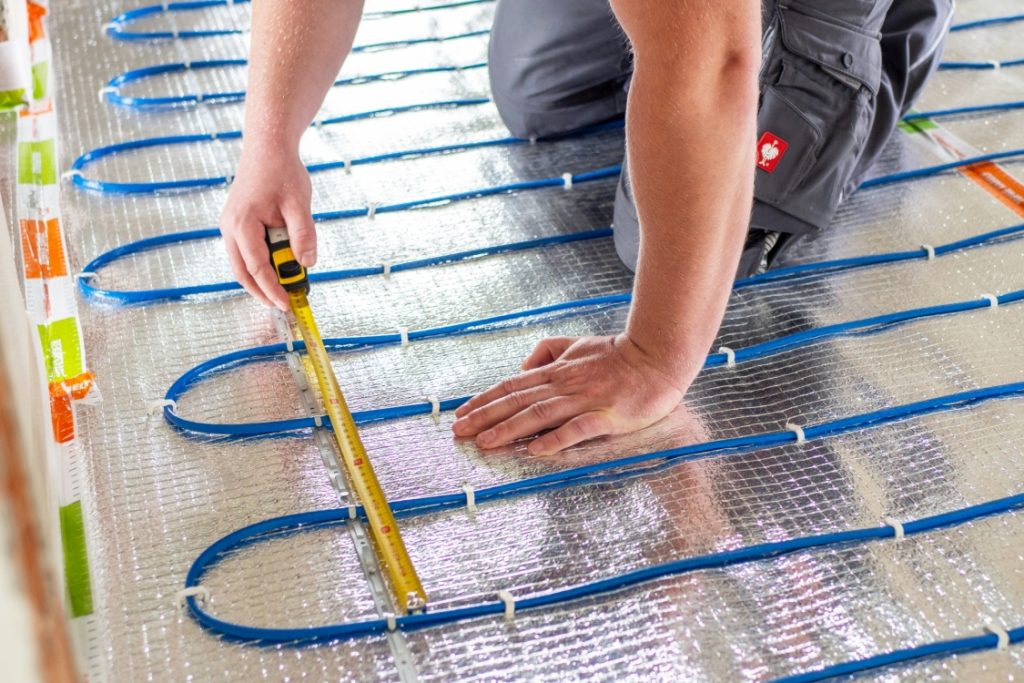

Stanovte rozteč topných smyček.

ROZTEČ TOPNÝCH SMYČEK = VYTÁPĚNÁ PLOCHA [m_²] / DÉLKA TOPNÉHO KABELU [m]

Stanovte způsob vedení smyček topného kabelu s ohledem na půdorys vytápěné plochy, umístění podlahového čidla a pozici husího krku pro studený přívod.
Instalujte pomocné fixační pásky Grufast.
Zaveďte studený přívod topného kabelu do elektroinstalační krabice pro topný prvek.
Veďte topný kabel dle stanovených roztečí s fixací do pásků Grufast.
Zafixujte pečlivě finálně topný kabel pomocí plastových podlahových příchytek. Kabel fixujte po 20 až 40 cm v závislosti na rozteči smyček tak, aby se topné kabely nemohly vzájemně dotýkat a nemohly být následně při zalévání betonem či anhydritem vyplaveny.

Dokončení procesu před zalitím topného kabelu

Vložte kabelové podlahové teplotní čidlo do husího krku. Následně jej zafixujte na střed smyčky topného kabelu (minimální souběh podlahového čidla s topným kabelem je 20 cm).
Proměřte postupně jednotlivě všechny topné kabely – izolační stav a odpor topné smyčky a zaznamenejte pečlivě naměřené výsledky do měřicího protokolu (je součástí Montážní dokumentace).
Pořiďte kvalitní fotodokumentaci se zaměřením na umístění smyček, podlahových čidel, spojek, koncovek topného kabelu, nevytápěných ploch atd.
Měření proveďte po instalaci, před zaléváním (pokud je časový rozestup) a následně po jejich zalití.
